Tarcza do zerowania lunety
- Format:
- A4, pion
- Dystans:
- 25, 50 lub 100 m
- Do czego:
- zerowanie lunety, 4 serie na jednej kartce
Siatka 10 mm i odcinek kontrolny 100 mm, drukuj w skali 100%.

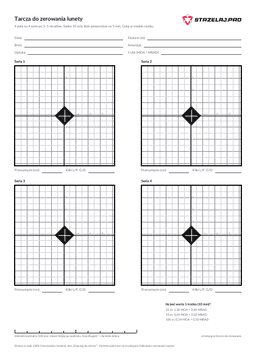

Tarcza do zerowania lunety i kolimatora PDF A4 z siatką 10 mm
Tarcza do zerowania lunety ma siatkę centymetrową, więc przesunięcie grupy od punktu celowania odczytujesz bez linijki: liczysz kratki w poziomie i w pionie, a potem zamieniasz je na kliknięcia wieżyczek. Poniżej dwie wersje do druku na A4: dla lunety (4 serie na kartce) i dla kolimatora (jedno duże pole).
Pobierz tarczę do zerowania (PDF)

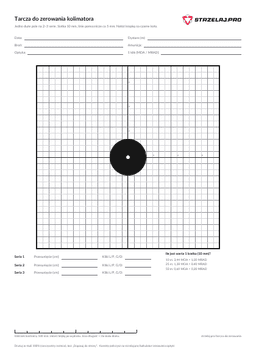

Tarcza do zerowania kolimatora
- Format:
- A4, pion
- Dystans:
- 10, 25 lub 50 m
- Do czego:
- zerowanie kolimatora (red dot) i przyrządów
Siatka 10 mm i odcinek kontrolny 100 mm, drukuj w skali 100%.
Na każdej kartce jest metryczka (data, broń, amunicja, dystans, optyka, wartość kliknięcia), miejsce na wpisanie przesunięcia i kliknięć po każdej serii oraz tabelka z wartością kratki na typowych dystansach. Logo i adres są tylko w stopce.
Jak wydrukować tarczę, żeby kratka miała 10 mm
- 1. Otwórz PDF i wybierz drukowanie. Papier A4, orientacja pionowa.
- 2. Ustaw skalę 100% albo „Rzeczywisty rozmiar”. Wyłącz „Dopasuj do strony”, bo ta opcja zmniejsza wydruk o kilka procent.
- 3. Zmierz odcinek kontrolny. Na dole kartki jest odcinek 100 mm. Jeśli linijka pokazuje 100 mm, siatka jest dokładna. Przy 96 mm każda kratka ma 9,6 mm i wszystkie Twoje wyliczenia będą zaniżone o 4%.
Jak używać tarczy do zerowania lunety
Zerowanie to doprowadzenie do sytuacji, w której środek grupy trafia w punkt celowania na wybranym dystansie. Na tej tarczy robi się to w czterech krokach, a każda seria ląduje w osobnym polu, więc po treningu masz cały zapis na jednej kartce.
1
Strzelaj z podparcia
Worek, dwójnóg albo stół. Przy zerowaniu sprawdzasz optykę, nie postawę, więc broń ma leżeć stabilnie.
2
Oddaj serię 3–5 strzałów w pole 1
Celuj zawsze w środek rombu. Nie poprawiaj celowania po pierwszym strzale.
3
Wyznacz środek grupy i policz kratki
Środek grupy to punkt mniej więcej pośrodku wszystkich przestrzelin. Policz, o ile kratek (centymetrów) jest w bok i w pionie od środka rombu. Liczby wpisz pod polem.
4
Zamień centymetry na kliknięcia i strzelaj w pole 2
Użyj tabeli niżej albo kalkulatora. Po korekcie oddaj kolejną serię w następne pole. Gdy dwie serie z rzędu trafiają w romb, zero jest potwierdzone.
Cała procedura z wyborem dystansu i typowymi błędami jest w poradniku zerowanie lunety krok po kroku.
Ile jest warta jedna kratka?
Kratka 10 mm na 100 m to 0,34 MOA, czyli niecałe 1,5 kliknięcia lunety 1/4 MOA, albo dokładnie 1 kliknięcie lunety 0,1 MRAD. Im bliżej stoi tarcza, tym więcej kątowo znaczy ta sama kratka:
| Dystans | 10 mm = | Klik 1/4 MOA | Klik 0,1 MRAD |
|---|---|---|---|
| 10 m | 3,44 MOA / 1,00 MRAD | 13,8 kl. | 10,0 kl. |
| 25 m | 1,38 MOA / 0,40 MRAD | 5,5 kl. | 4,0 kl. |
| 50 m | 0,69 MOA / 0,20 MRAD | 2,8 kl. | 2,0 kl. |
| 100 m | 0,34 MOA / 0,10 MRAD | 1,4 kl. | 1,0 kl. |
Kolumny z kliknięciami mówią, ile kliknięć przesuwa trafienie o jedną kratkę. Wartości kątowe: ile to jest 1 MOA i MOA vs MIL.
Przykład: seria na 100 m
Środek grupy jest 6 kratek w lewo i 4 kratki poniżej rombu, tarcza stoi na 100 m, luneta ma kliknięcie 1/4 MOA. 6 cm na 100 m to 2,06 MOA, a 4 cm to 1,38 MOA.
8 kliknięć w prawo (R), 6 kliknięć w górę (U)
Korekta idzie zawsze w stronę, w którą chcesz przesunąć trafienie: grupa jest w lewo, więc kręcisz w prawo. Dokładnie wychodzi 8,3 i 5,5 kliknięcia, zaokrąglone do pełnych.
Tarcza do zerowania kolimatora: jaki dystans?
Kolimator zeruje się bliżej niż lunetę, bo ma mniejsze powiększenie (najczęściej 1x) i grubszą kropkę. W praktyce: pistolet z kolimatorem na 10–25 m, karabinek na 25 albo 50 m.
- 10 m: start, gdy nie wiesz, gdzie trafia broń. Jedna kratka to 1 MRAD (3,44 MOA), więc korekty są duże i szybkie.
- 25 m: najpopularniejszy dystans na krytej strzelnicy, dobry do pistoletu i do zgrubnego ustawienia karabinka.
- 50 m: dokładniejsze zero dla karabinka. Dopiero tu widać, czy kolimator z kliknięciem 1 MOA jest ustawiony co do kratki.
Na kartce z kolimatorem nałóż kropkę na czarne koło i trzymaj ją w środku koła przy każdym strzale. Dalej postępujesz tak samo jak z lunetą: środek grupy, kratki, kliknięcia. Cała procedura i typowe błędy: zerowanie kolimatora.
Zmierz przesunięcie trafień i policz korektę optyki
Wpisz, o ile centymetrów w bok i w pionie trafia środek grupy, dystans i skok kliknięcia. Kalkulator pokaże liczbę kliknięć i kierunek kręcenia wieżyczką.
Policz korektę optyki →Najczęstsze pytania
Na jakim dystansie zerować lunetę na tej tarczy?
Najczęściej na 100 m dla karabinu centralnego zapłonu i na 50 m dla kbks .22 LR. Jeśli pierwsze strzały nie trafiają w kartkę, zacznij od 25 m, zgrubnie popraw optykę i dopiero potem przejdź na docelowy dystans.
Ile jest warta jedna kratka 10 mm?
Zależy od dystansu. Na 100 m kratka 10 mm to 0,34 MOA albo 0,10 MRAD, na 50 m 0,69 MOA, na 25 m 1,38 MOA. Tabela jest na stronie i na samym wydruku.
Jak sprawdzić, czy tarcza wydrukowała się w dobrej skali?
Zmierz linijką odcinek kontrolny na dole kartki. Musi mieć dokładnie 100 mm, a kratka 10 mm. Jeśli jest krótszy, w oknie drukowania była włączona opcja dopasowania do strony: wyłącz ją i ustaw skalę 100%.
Czym różni się wersja dla lunety od wersji dla kolimatora?
Wersja dla lunety ma 4 mniejsze pola z rombem, na który łatwo nałożyć cienki krzyż siatki celowniczej, więc zmieścisz 4 serie na jednej kartce. Wersja dla kolimatora ma jedno duże pole z czarnym kołem, które przykrywa kropka. Kropka 2 lub 3 MOA jest za gruba, żeby celować w mały punkt.
Ile strzałów oddać w jednej serii przy zerowaniu?
Od 3 do 5. Korektę liczy się od środka grupy, a nie od pojedynczej przestrzeliny, bo jeden strzał może być przypadkowym odchyleniem.
Szukasz innych wzorów? Wszystkie tarcze, w tym TS-2 i tarcze treningowe, są na stronie tarcze strzeleckie do druku.
